項目名稱:

新干縣海特燃氣有限公司新干縣城北天然氣場站LNG氣化站安全現狀評價報告

簡 介:

 新干縣海特燃氣有限公司隸屬重慶海特集團的第24家分公司。新干縣海特燃氣有限公司注冊成立于2013年12月9日，注冊資金2000萬元，公司地址在新干縣自來水公司五樓，新干縣海特燃氣有限公司法人代表及企業負責人為李滔。已在新干縣城區北面鹽業大道和安康路交叉路口建設起一座120m³ LNG天然氣場站，主營業務為城鎮燃氣。該建設項目經發改委批復，同意立項興建。建設工程由江西省煤礦設計院進行設計；由吉安市中韻工程咨詢監理有限公司進行監理；由揚州市揚子工業設備安裝有限公司、山東凱達工業氣體設備有限公司共同承建。

本項目2014年4月30日開始土建工程施工，2015年7月31日完成所有工藝設備及管道安裝，新干縣海特燃氣有限公司于2015年10月初制定了試車方案，開始試生產。項目于2015年12月通過安全設施驗收，2017年6月由吉安市城鄉規劃建設局頒發燃氣經營許可證（證號：贛201707050001G），許可經營范圍為燃氣；該燃氣經營許可證有效期2023年6月20日，該證將到有效期，企業因經營的需要，申請燃氣經營許可證延期換證。

根據《中華人民共和國安全生產法》《城鎮燃氣管理條例》、《江西省燃氣管理辦法》《江西省城鎮燃氣經營許可證管理辦法》的要求：《燃氣經營許可證》有效期為3年。有效期滿后，燃氣經營企業需要延續已取得的燃氣經營許可證的，應當在經營許可證有效期滿前3個月內向發證機關提出換證申請。

江西贛昌安全生產科技服務有限公司受新干縣海特燃氣有限公司的委托，2023年04月13日，江西贛昌安全生產科技服務有限公司組成評價組，到新干縣海特燃氣有限公司城北天然氣場站進行現場勘察，收集資料，并對相關天然氣儲存、經營項目進行了類比調研后，以國家有關的安全方針、政策和法律、法規、標準為依據，運用安全系統工程中常用的安全評價方法，對該站的安全現狀進行評價。根據《安全評價通則》QA8001-2007編寫此評價報告。本評價僅對新干縣城北天然氣場站LNG氣化站現有經營燃氣的安全現狀作出評價，如今后經營條件、設施、場所發生變化則不在本評價范圍之內。

在評價過程中，得到了新干縣海特燃氣有限公司的大力支持。評價組全體成員對此表示感謝！

安全評價項目組長:

李永輝

技術負責人:

李佐仁

過程控制負責人:

劉求學

評價報告編制人:

李永輝

報告審核人:

徐美英

參與評價工作的安全評價師:

李永輝、汪  洋、羅明、徐志平、劉求學

注冊安全工程師:

李永輝

技術專家:

/

到現場開展安全評價工作的人員名單:

李永輝

時間和主要任務:

完成時間：2023年6月6日；

主要任務：安全現狀評價報告；

評價報告:

一、評價對象及范圍：

本根據新干縣海特燃氣有限公司與江西贛昌安全生產科技服務有限公司達成的《安全評價協議》為基礎，本安全評價的范圍為氣化站(LNG儲罐60m³×2)站內工程，及其公用工程、輔助設施在生產、貯存過程中所涉及的安全方面的內容。

本報告范圍不涉及天然氣中壓管網、輸送用戶的內容、天然氣低壓管道）、生產儲存裝置、公輔設施，CNG、天然氣儲配站。

其他如經營場所、儲存條件、品種發生變化，則不在本評價報告范圍內。

該項目涉及的環境、消防、職業衛生、產品質量等問題則應執行國家的有關標準。環境影響、職業衛生等不在本評價范圍內。

二、項目基本情況：

新干縣海特燃氣有限公司隸屬重慶海特集團的第24家分公司。新干縣海特燃氣有限公司注冊成立于2013年12月9日，注冊資金2000萬元，公司地址在新干縣自來水公司五樓，新干縣海特燃氣有限公司法人代表及企業負責人為李滔。已在新干縣城區北面鹽業大道和安康路交叉路口建設起一座120m³ LNG天然氣場站，主營業務為城鎮燃氣。該建設項目經發改委批復，同意立項興建。建設工程由江西省煤礦設計院進行設計；由吉安市中韻工程咨詢監理有限公司進行監理；由揚州市揚子工業設備安裝有限公司、山東凱達工業氣體設備有限公司共同承建。

本項目2014年4月30日開始土建工程施工，2015年7月31日完成所有工藝設備及管道安裝，新干縣海特燃氣有限公司于2015年10月初制定了試車方案，開始試生產。項目于2015年12月通過安全設施驗收，2017年6月由吉安市城鄉規劃建設局頒發燃氣經營許可證（證號：贛201707050001G），許可經營范圍為燃氣，該燃氣經營許可證有效期2023年6月20日。

該站于2016年7月29日取得了新干縣公安消防大隊的《新干縣公安消防大隊建設工程消防驗收意見書》（干公消驗[2016]第0002號）----消防工程綜合評定為合格。新干縣城北天然氣場站LNG氣化站經營至今未發生安全生產事故。

2023年04月，儲罐區防雷裝置經江西中天防雷技術有限公司檢驗：符合規范要求。取得檢測部門的防雷檢測合格報告，報告編號：1152021001雷檢字[2023]JA00439。

   三、工藝流程

 （1）LNG供氣工藝

1、工藝流程簡述

LNG采用罐式集裝箱儲存，通過公路車輛運至本站，在卸氣臺通過增壓器對集裝箱增壓，利用壓差將LNG送至低溫LNG儲罐儲存，儲存的溫度為-162℃，壓力為0.4MPa。儲罐內的LNG利用儲罐增壓器增壓到0.5MPa，同樣利用壓差將LNG送至空溫式氣化器。在空溫式氣化器中，液態天然氣與空氣換熱，發生相變，轉化為氣態，并升高溫度。當空溫式氣化器出口天然氣超過5℃時，直接經調壓、計量、加臭后進入中壓輸配管網。冬季當空溫式氣化器出口的天然氣溫度達不到5℃時，通過電熱式加熱器使其溫度達到5℃以上，再經調壓、計量、加臭后進入中壓輸配管網，現行中壓管網壓力為0.28MPa。

低溫真空粉末絕熱儲罐的日蒸發率一般為0.3%（重量），這部分氣化了氣體如果不及時排出，會使儲罐上部氣相空間的蒸發壓力逐漸升高。為保證儲罐的安全，通過降壓調節閥根據壓力自動排出罐頂的氣體（BOG），這部分BOG氣體經BOG加熱器加熱后，進入BOG加熱器，再進入調壓計量柜。

每個LNG儲罐上都裝有高、低液位報警設施及壓力高報警。在每個LNG儲罐上和每兩端封閉的管段中均設有安全放散閥，以保證儲罐和管道的安全，安全放散的氣體經EAG加熱器加熱后通過放空管放空。

在兩組空溫氣化器的入口處均設有氣動切斷閥，正常工作時兩組空溫氣化器通過氣動切斷閥在控制臺處的定時器進行切換，切換周期為6小時/次。當出口溫度低于5℃時，低溫報警并連鎖切換空溫氣化器。

工藝流程圖如下：

 （2）液化天然氣氣化工藝

液化天然氣的氣化流程比較簡單，目前國際上采用的氣化方式有幾種，根據熱源的不同，氣化可分為兩大類：

(1) 常溫蒸發－使用自然熱源如：空氣、海水。

(2）加熱蒸發－使用人工熱源如：燃氣、電。

空溫式氣化器使用空氣作為熱源，節約能源，操作費用低廉，但新干縣的冬季極端最低溫度－5℃，使用空溫式氣化器，冬季結霜，降低傳熱效果，不能滿足生產要求。

電熱式加熱器使用電作為熱源，操作費用較高。

綜合兩者的特性，本工程采用空溫式氣化器和電熱式加熱器相結合的串連方式，既滿足夏季使用自然能源，又滿足冬季空溫式氣化器不能正常工作時使用，以保證供氣不間斷。

空溫式氣化器采用強制通風型，不但可以減少換熱面積，還可以加快除霜、除霧的時間。

三、評價結論

1、該項目選址符合規范要求，總體布局合理，功能分區明確，站區與周邊的安全距離符合規范要求。站內平面布置中各建筑物及設備之間的安全距離符合要求，人員安全通道、安全出口符合安全要求。周邊環境較好，企業對周邊環境基本不會造成重大影響，周邊環境也不會對企業造成影響。

2、該項目的主要生產設備均為正規廠家生產的產品；涉及的壓力容器均由具有資質的單位設計、制造，并經制造單位屬地質量監督檢驗部門或出廠檢驗合格。

3、該建設項目在總平面布置和建筑物設計中，從構造設計、安全間距、消防通道等方面綜合考慮了防火、防爆及消防要求。

4、城北天然氣場站配備了干粉滅火器，設置了消防水池、室外消防栓、有備用消防水泵、備用發電機組，符合《建筑設計防火規范》的要求，并保證停電情況下的消防用電。取得了工程竣工后的公安消防部門的消防驗收通過意見。

5、該建設項目工藝、設備除設置相應的安全設施、管道和設備選材合理以外，設置了液位、壓力、溫度等自控儀表，并進行了定期檢測，保證了工藝系統的安全性。

6、設備和建筑物的防雷、防靜電、接地等保護設施基本符合要求。并取得防雷設施檢測合格報告。

7、該站有比較健全的安全管理制度、安全操作規程；有關人員經過有關政府主管部門培訓，設立了專職安全負責人，從組織機構、安全生產管理上保證了安全措施的基本落實。

綜上所述：該站安全條件符合相關的安全法律、法規和標準規范的要求，滿足安全生產條件，符合安全經營要求。。

提交時間:

2023年6月9日

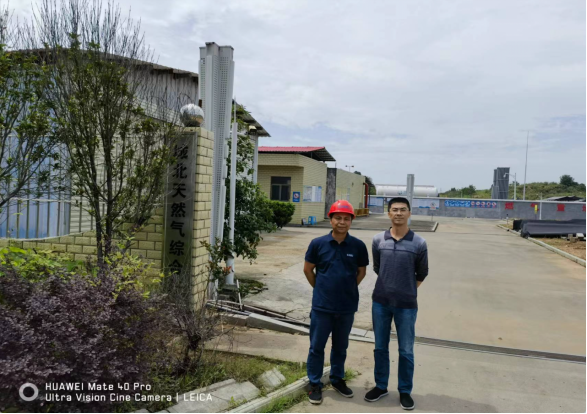

現場影像資料（左邊為新干縣海特燃氣有限公司新干縣城北天然氣場站廖志軍，右邊為江西贛昌安全生產科技服務有限公司李永輝）
